Opis

Raptor serija pruža visoku preciznost industrijske razine u prenosivijem obliku.
HIBRIDNI I VISOKOKUTNI 3D SKENER – INDUSTRIJSKA KVALITETA

Creality CR-Scan RaptorX – točnost od 0,02 mm | do 60 fps | raspon 5–4000 mm | 34 križne + 7 paralelnih plavih laserskih linija + NIR

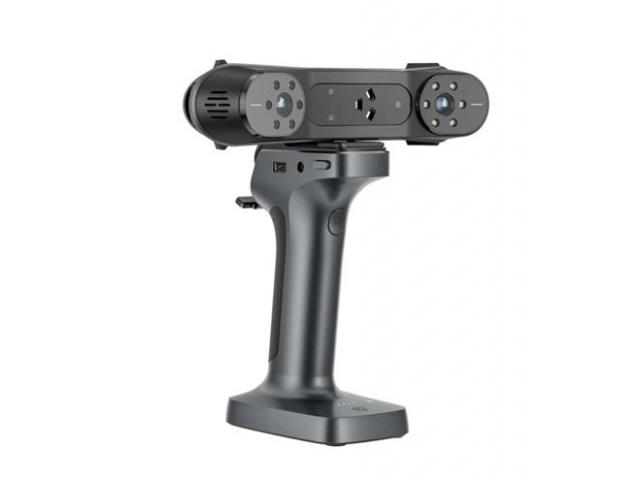

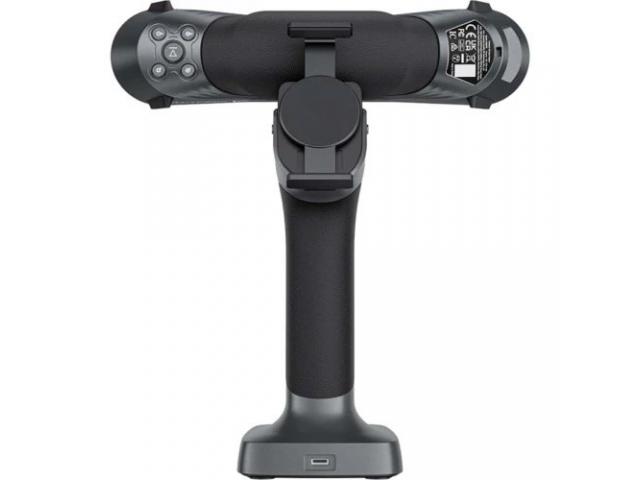

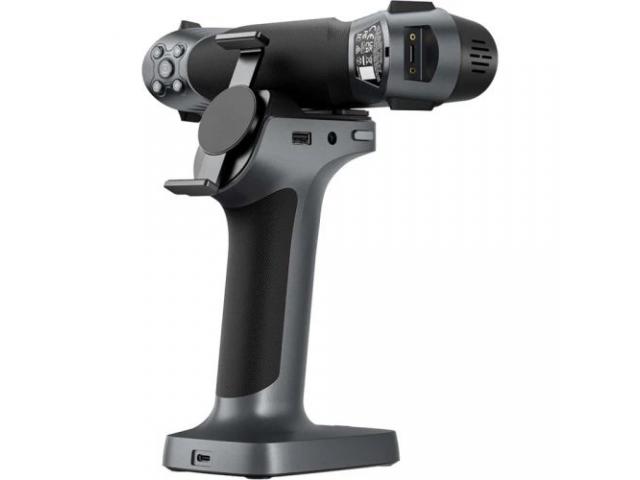

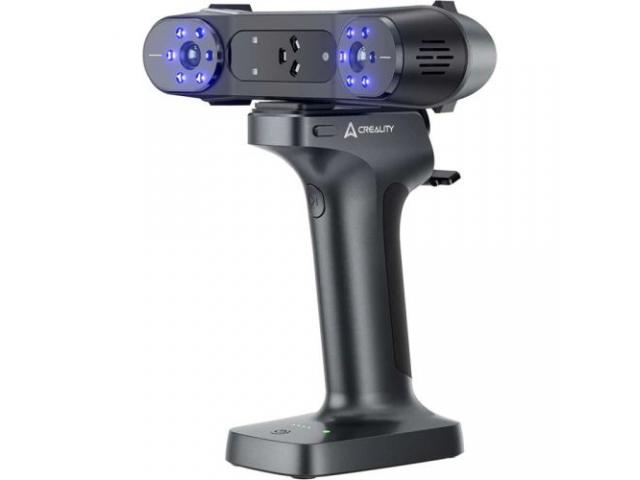

CR-Scan RaptorX je hibridni 3-u-1 ručni 3D skener koji kombinira 34 križne i 7 paralelnih plavih laserskih linija sa strukturiranim NIR infracrvenim svjetlom za brzo i točno snimanje podataka na srednjim do velikim objektima - od inženjerskih dijelova i kalupa do ljudskih tijela i automobilskih komponenti (5 × 5 × 5 mm do 4000 × 4000 × 4000 mm). S tehnologijom 3D snimanja u jednom kadru bez markera, podrškom za skeniranje na otvorenom, detekcijom crne/metalne površine bez prskanja i algoritmom lica/tijela (cijelo tijelo za 2 minute) idealan je za industriju, obrnuti inženjering i dizajn. Bežični, s baterijom i WiFi 6, teži samo 405 g i podržava 24-bitno snimanje u punoj boji za fotorealistične modele.

Metrološka preciznost i ekstremna brzina
U načinu rada plavog križnog lasera postiže točnost do 0,02 mm (volumetrijski 0,02 mm + 0,06 mm/m) s 1.020.000 mjerenja/s, dok paralelni laser pruža točnost od 0,05 mm za detalje. NIR način rada pruža 3.580.000 mjerenja/s za brzo pokrivanje velikih područja.

Brzine skeniranja do 60 fps (laserske linije) i 30 fps (NIR) omogućuju skeniranje automobila ili cijele karoserije u jednom prolazu za nekoliko minuta, sa zaštitom od podrhtavanja za stabilnost.

Od malih dijelova do velikih struktura
Raspon od 5 × 5 × 5 mm do 4000 × 4000 × 4000 mm , s područjem detekcije do 665 × 574 mm (NIR na 1000 mm). 34 križne linije za brzo snimanje srednje velikih objekata, 7 paralelnih linija za oštre rubove (finoća 0,1 mm) i NIR za velika područja bez markera.

Leća s niskim izobličenjem (<5‰) s 9-slojnim staklom i dubinom polja od 20 mm snima bez izobličenja, čak i na crnim ili metalnim površinama bez prskanja.

Snimanje u punoj boji i napredni algoritmi
3D kamera od 2,3 milijuna piksela s 12 bijelih LED dioda snima 24-bitne boje i teksture za realistične modele. Algoritmi za lice/tijelo i kosu omogućuju potpuno skeniranje ljudskog tijela za 2 minute .

12 IR LED dioda za detekciju markera poboljšava praćenje na ravnim površinama.

Bežični, prenosivi i robusni
Ugrađena baterija (35.400 mWh, 80% napunjenosti za 1,5 sati) s magnetskim punjačem i WiFi 6 (prijenos od 4,7 Gbps) omogućuje bežično skeniranje. Radi na otvorenom do 100.000 luksa (prekrižane linije) s naprednom kompenzacijom temperature.

IMU senzor i poravnanje (marker, geometrija, tekstura) osiguravaju stabilnost; klasa laserske sigurnosti 1 za sigurnu upotrebu.

Zašto odabrati Creality CR-Scan RaptorX?
Točnost od 0,02 mm + 1.020.000 točaka/s – industrijska kvaliteta za reverzni inženjering
Do 60 fps + skeniranje u jednom prolazu – brzo snimanje velikih objekata
Raspon od 5 do 4000 mm – od detalja do automobila
24-bitne boje + teksture – fotorealistični modeli s LED osvjetljenjem
Bez markera + vanjska do 100.000 luksa – bez spreja ili markera
Način za lice/tijelo + kosu – cijelo tijelo za 2 minute
CrealityScan softver + WiFi 6 – intuitivan s bežičnim prijenosom
Lagan 405 g + baterija – prenosiv za jednodnevnu upotrebu


Preporuke i savjeti za optimalno korištenje
Koristite križne linije za srednje objekte (npr. kalupe); paralelne za detalje; NIR za velika područja – prebacite se na CrealityScan za optimalne rezultate.
Za crne/metale, počnite s NIR-om bez spreja; markere dodajte samo za vrlo glatke površine.
Uključite bijele LED diode za tamne prostore; koristite poseban način rada za lice/tijelo za udobnost i brzinu.
Redovito kalibrirajte s priloženom pločom; izvozite u STL za 3D ispis ili OBJ za CAD (npr. Geomagic).
Ažurirajte softver za nove algoritme; testirajte s malim objektima kako biste naučili praćenje i bežični prijenos.


Detaljne tehničke specifikacije

Model Creality CR-Scan RaptorX
Točnost do 0,02 mm (poprečne linije); do 0,05 mm (paralelno); volumen 0,02–0,05 mm + 0,06–0,1 mm/m
Brzina skeniranja do 60 fps (laser); do 30 fps (NIR); 420.000–3.580.000 mjerenja/s
Raspon skeniranja 5 × 5 × 5 mm do 4000 × 4000 × 4000 mm
Radna udaljenost 150–400 mm (paralelno); 200–600 mm (poprečno); 170–1000 mm (bliži infracrveni)
Područje detekcije 270 × 170 mm @ 300 mm (laser); 665 x 574 mm @ 1000 mm (NIR)
Senzori 34 križne + 7 paralelnih plavih laserskih linija + NIR; 3D kamera 2,3 MP; IMU
Mapiranje boja Da (24-bitni s 12 LED dioda)
Poravnanje Marker, geometrija, tekstura
Baterija 35.400 mWh; 80% za 1,5 sati
Dimenzije 215 × 50 × 74 mm
Težina 405 g
Kompatibilnost Windows 7+, macOS 10.7+; Geomagic, Verisurf
Veza WiFi 6 + USB-C
Izvoz STL, OBJ, PLY
Jamstvo 12 mjeseci

Uključuje CR-Scan RaptorX skener + kalibracijsku ploču + ??bateriju + CrealityScan softver – bežično i spremno za industriju!
